干式不饱和聚酯模塑料

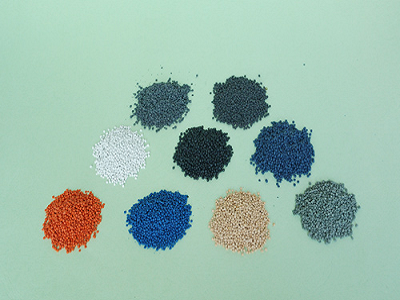

　　干式不饱和聚酯模塑料包含耐热改性不饱和聚酯模塑料PT-310/PT-310-1、耐漏电改性聚酯模塑料PT-610、耐磨改性不饱和聚酯模塑料PT-900、密胺聚酯模塑料MU-100五种牌号材料。干式不饱和聚酯模塑料具有耐漏电起痕指数高，耐电弧性能好，电气性能优异，阻燃、耐热性能好，吸水性小，制品尺寸稳定性好等特性。其中PT-310、PT-310-1、MU-100、PT-900通过美国UL安全认证，认证号为E208587。

主要介绍

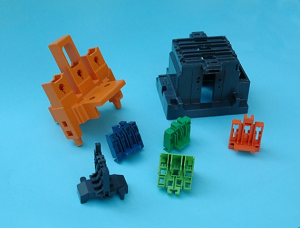

干式不饱和聚酯模塑料PT-310、PT-310-1

特性：该塑料具有耐漏电起痕指数高，耐电弧性能好，电气性能优异，缺口冲击高，阻燃、耐热性能好，耐磨损，吸水性小，制品尺寸稳定性好等特性，颜色多样，室温贮存期为一年。该塑料已通过美国UL安全认证，认证号为E208587。

应用领域：主要用于空调、冷柜、冰箱、洗衣机、电梯等电器的温控器、电源开关、电磁线圈骨架及接线端子的绝缘结构部件，低压电器、防爆电器等绝缘结构部件。

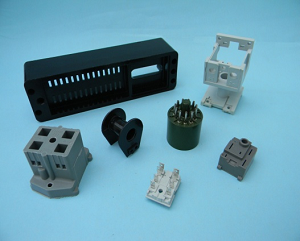

耐漏电改性聚酯模塑料 PT-610

特性：该产品具有优异的电气性能和耐热性，耐漏电起痕指数很高，吸水性小，制品尺寸稳定性好，室温贮存期为一年以上。

应用领域：主要用于航空航天高可靠线簧电连接器、战车、计算机、电动机车通讯接插件及接线端子，电子集成块壳，继电器基座等绝缘结构部件。

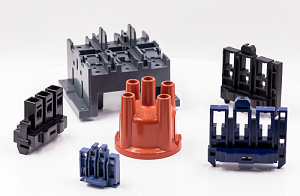

耐磨改性不饱和聚酯模塑料PT-900

特性：该产品为不饱和聚脂塑料，耐漏电起痕指数高，电气性能优异，缺口冲击高，耐热性能好，耐磨损，吸水性小，制品尺寸稳定性好，颜色多样，室温贮存期为一年以上。该塑料已通过美国UL安全认证，认证号为E208587。

应用领域:主要用于交流接触器动作部件,开关外壳及低压电器等绝缘结构部件。

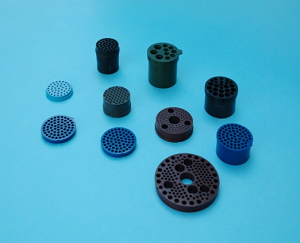

密胺聚酯模塑料MU-100

特性：该产品为密胺改性不饱和聚脂塑料，耐漏电起痕指数高，电气性能优异，耐热性能好，耐磨损，吸水性小，制品尺寸稳定性好，颜色多样，室温贮存期为一年以上。该塑料已通过美国UL安全认证，认证号为E208587。

应用领域:主要用于交流接触器动作部件,开关外壳及低压电器等绝缘结构部件。

主要技术指标 Technical data

性能指标Property	单位Unit	测试标准 Test standard	PT-310	PT-310-1	PT-610	PT-900	MU-100
密度23℃ Density	g/cm³	GB/T1033	1.9-2.1	1.8-2.1	≤1.85	1.8-2.0	1.75-1.85
吸水性(24小时23℃) Water absorption	%	GB/T1034	≤0.3	≤0.5	≤0.2	≤0.3	≤0.5
模塑收缩率 Moulding shrinkage	%	JB/T3958.2	0.4-0.8	0.5-1.1	0.4-0.9	0.3-0.8	0.9-1.3
简支梁无缺口冲击强度 Charpy impact strength	kJ/m²	GB/T1043	≥6.5	≥6.5	≥5.0	≥7.5	≥7.5
简支梁缺口冲击强度 Charpy notch impact strength	kJ/m²	GB/T1043	≥2.5	≥2.5	-	≥3.0	≥2.5
弯曲强度 Flexural strength	MPa	GB/T9341	≥80	≥75	≥60	≥80	≥75
表面电阻率 Surface resistivity	Ω	GB/T31838	≥10¹³	≥10¹³	≥10¹⁴	≥10¹³	≥10¹³
体积电阻率 Volume resistivity	Ω.m	GB/T31838	≥10¹¹	≥10¹¹	≥10¹²	≥10¹¹	≥10¹¹
耐电痕化指数（CTI） Comparative tracking index	V	GB/T4207	≥600	≥600	≥500	≥600	≥600
耐电弧 rc resistance	s	GB/T1411	≥180	≥180	-	≥180	≥180
负荷热变形温度 Deflection temperature	℃	GB/T1634	≥210	≥205	≥210	≥210	≥160
燃烧性UL94 Flammability	级	GB/T11020	V-0（0.8mm）	V-0（0.8mm）	-	V-0（1.6mm）	V-0（1.6mm）
电气强度 Dielectric strength	MV/m	GB/T1408	≥18.0	≥18.0	≥18.0	≥18.0	≥19.0

牌号	模具温度（℃）		料筒温度（℃）		注射压力（MPa）	固化时间（s/mm）
牌号	动模	定模	前段	后段	注射压力（MPa）	固化时间（s/mm）
PT-310	160~185	160~185	80~90	50~70	60~100	15~25
PT-310-1	160~185	160~185	80~90	50~70	60~100	15~25
PT-610	160~185	160~185	80~90	50~70	60~100	15~25
PT-900	160~185	160~185	80~90	50~70	60~100	15~25
MU-100	170~185	170~185	80~90	50~70	60~100	15~25

不饱和聚酯模塑料注射成型参考工艺

不饱和聚酯模塑料模压成型参考工艺

牌号	模具温度（℃）	注射压力（MPa）	固化时间（s/mm）
PT-310	160~185	20~25	40~60
PT-310-1	160~185	20~25	40~60
PT-610	160~185	20~25	40~60
PT-900	160~185	20~25	40~60
MU-100	165~185	25~30	40~60

桂林电科院微信公众号 ×

打开微信，扫一扫，关注桂林电科院微信公众号。

干式不饱和聚酯模塑料

主要介绍
