银氧化锡 (AgSnO₂) /银氧化锡氧化铟 (AgSnO₂In₂O₃)
银氧化锡是目前替代有毒银氧化镉最理想的环保型低压触头材料，具有优良的抗熔焊及耐电弧侵蚀性能，已逐步替代银氧化镉材料广泛应用于接触器及通用继电器、磁保持继电器、汽车继电器中。添加了3~5wt.%氧化铟的银氧化锡氧化铟材料，在直流负载条件下具有更好的抗材料转移性能，适合应用于汽车继电器等领域。
为满足低压电器的多样性与个性化需求，金格开发出多种牌号的银氧化锡材料供选用，氧化锡含量8~16wt.%，氧化铟含量0~5wt.%，主要牌号材料的力学物理性能及应用见下表：
主要介绍
AgSnO2触头材料力学物理性能及应用
|
牌号 |
材料名称 |
密度 g/cm3 |
电阻率 μΩ·cm |
硬度 HV 0.3 |
抗拉强度 MPa |
断后伸长率 % |
应用领域 |
|
206-A |
AgSnO2(10) |
9.85 |
2.15 |
80 |
260 |
25 |
接触器 |
|
213-A |
AgSnO2(12) |
9.72 |
2.25 |
90 |
290 |
20 |
|
|
217-A |
AgSnO2(12) |
9.70 |
2.23 |
90 |
280 |
15 |
|
|
205-A |
AgSnO2(8) |
9.95 |
1.95 |
80 |
295 |
18 |
中小型继电器和开关 |
|
211-A |
AgSnO2α(10) |
9.85 |
2.10 |
85 |
290 |
15 |
|
|
218-A |
AgSnO2(12) |
9.80 |
2.20 |
85 |
280 |
20 |
磁保持继电器、交流接触器、漏电热保护电器 |
|
226-A |
AgSnO2(16) |
9.50 |
2.50 |
100 |
310 |
20 |
|
|
207-A |
AgSnO2(10) |
9.85 |
2.10 |
80 |
245 |
30 |
中小型通用继电器 |
|
216-A |
AgSnO2(12) |
9.75 |
2.25 |
90 |
285 |
25 |
|
|
110-A |
AgSnO2(7) In2O3(3) |
9.90 |
2.15 |
80~90 |
300~330 |
28 |
汽车继电器、通用继电器 |
|
110-B |
AgSnO2(7) In2O3(3) |
9.90 |
2.15 |
80~90 |
300~330 |
28 |
|
|
122-A |
AgSnO2(8) In2O3(4) |
9.80 |
2.25 |
90~100 |
310~340 |
25 |
|
|
124-A |
AgSnO2(8) In2O3(4) |
9.80 |
2.30 |
100~120 |
330~380 |
20 |
通用继电器 |
|
188-A |
AgSnO2(8) In2O3(4) |
9.80 |
2.40 |
90~130 |
350~410 |
20 |
汽车继电器 |
|
129-A |
AgSnO2(10) In2O3(4.5) |
9.70 |
2.70~2.95 |
90~130 |
370~430 |
10~25 |
直流负载继电器、灯负载继电器 |
|
130-A |
AgSnO2(10) In2O3(4.5) |
9.70 |
2.50 |
100~120 |
330~380 |
10~25 |

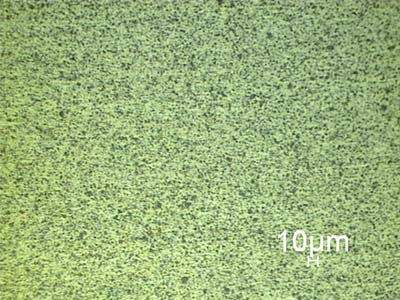

金相照片

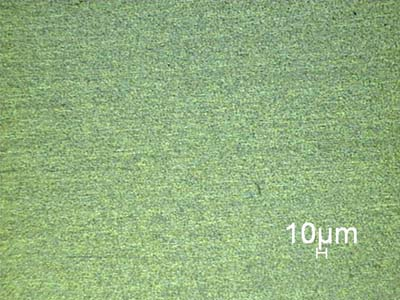

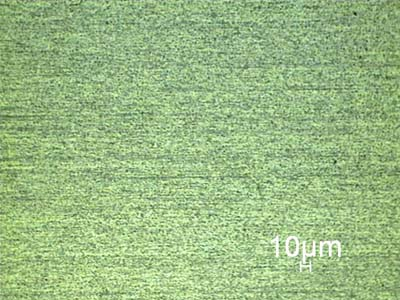

217-A 200X 横向 217-A 200X 纵向

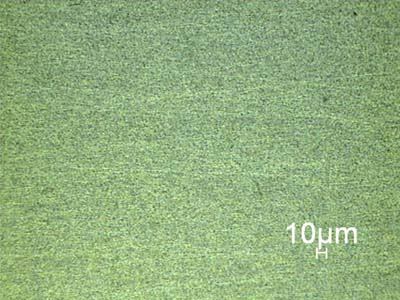

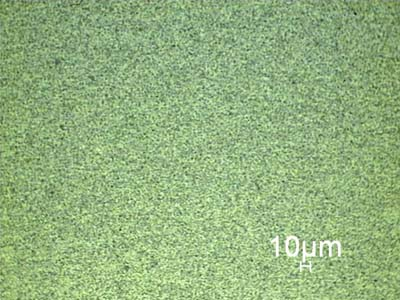

207-A 200X 横向 207-A 200X 纵向

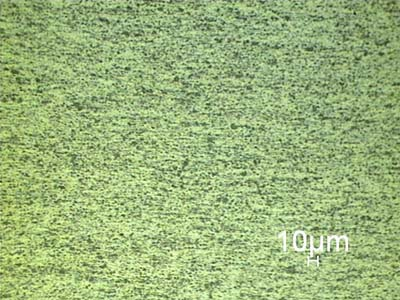

122-A 200X 横向 122-A 200X 纵向

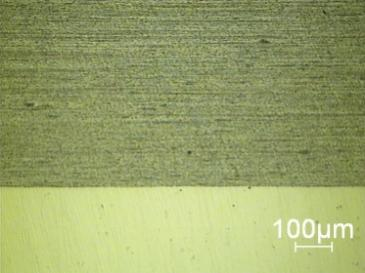

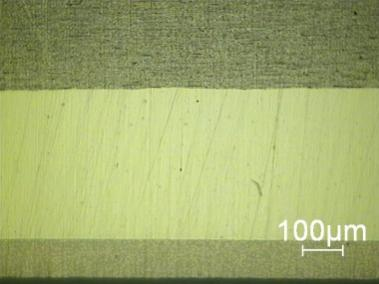

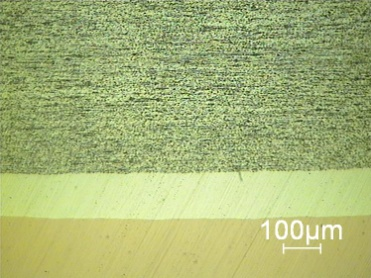

AgSnO2/Ag 100X AgSnO2/Ag/Cu 100X
AgSnO2/Ag/L-Ag15P 100X
桂公网安备 45030502000096号
