银镍 (AgNi)
银镍具有电弧转移特性好、接触电阻低而稳定及加工性能优异的优点，在中小电流下具有良好的抗熔焊性能及耐电弧侵蚀性能，直流条件下抗材料转移能力较强；增加镍含量可提高材料的抗熔焊性，但会略微增大接触电阻及温升。
采用特殊工艺加入少量的添加剂，可使银镍材料的抗熔焊及耐电弧侵蚀性能得到明显提升。
主要介绍
AgNi触头材料力学物理性能及应用
|
牌号 |
材料名称 |
密度 g/cm3 |
电阻率 μΩ·cm |
硬度 HV 0.3 |
抗拉强度 MPa |
断后伸长率 % |
应用领域 |
|
310-A |
AgNi(10) |
10.30 |
1.90 |
90~105 |
320~360 |
3.0 |
中小型交流接触器、继电器和开关 |
|
310-B |
AgNi(10) |
10.30 |
1.90 |
90~110 |
320~400 |
2.5 |
|
|
330-A |
AgNi(15) |
10.20 |
2 |
90~105 |
320~360 |
2.5 |
|
|
330-B |
AgNi(15) |
10.20 |
2 |
90~120 |
350~425 |
2 |
|
|
322-A |
AgNi(12)T |
10.30 |
1.95 |
95~110 |
330~370 |
2.5 |
通用继电器 |
|
332-A |
AgNi(15)T |
10.25 |
2.05 |
100~115 |
330~370 |
2.5 |
交流（空调）接触器 |
|
350-A |
AgNi(20) |
10.10 |
2.1 |
90~115 |
340~400 |
2 |
交流接触器、热保护电器 |
|
352-A |
AgNi(20)T |
10.25 |
2.15 |
100~120 |
360~420 |
2 |
大功率继电器 |
金相照片

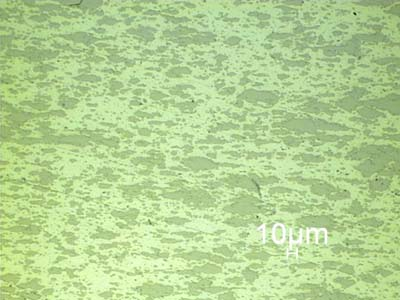

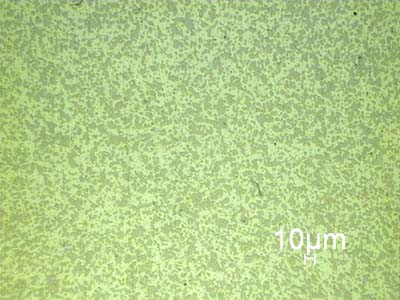

310-A 200X 横向 310-A 200X 纵向

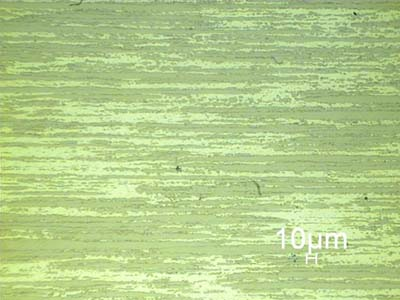

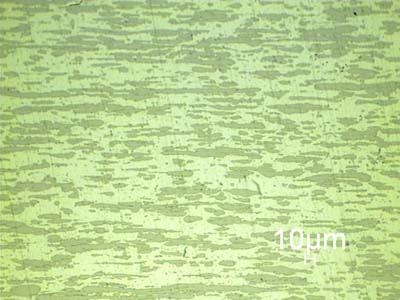

332-A 200X 横向 332-A 200X 纵向

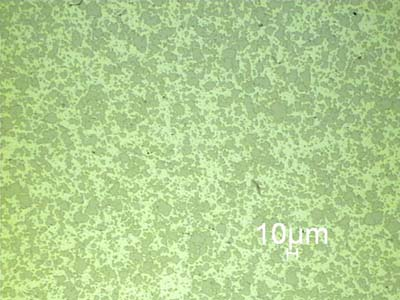

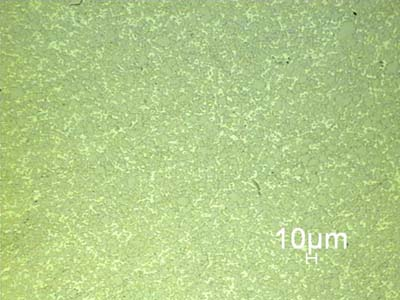

350-A 200X 横向 350-A 200X 纵向
桂公网安备 45030502000096号
