银氧化镉 (AgCdO)
银氧化镉因所含的氧化镉在电弧作用下发生剧烈分解、蒸发而具有良好的抗熔焊、耐电弧侵蚀性能及低而稳定的接触电阻。同时，银氧化镉还具有良好的加工性能。
氧化镉有一定的毒性，其含量的增加可提高银氧化镉材料的抗熔焊性能，但会增大接触电阻及温升，同时降低材料的加工性能。
主要介绍
AgCdO触头材料力学物理性能及应用
|
牌号 |
材料名称 |
密度 g/cm3 |
电阻率 μΩ·cm |
硬度 HV 0.3 |
抗拉强度 MPa |
断后伸长率 % |
应用领域 |
|
503-A |
AgCdO(10) |
10.15 |
2 |
80~90 |
250~300 |
25 |
继电器、接触器和开关 |
|
506-A |
AgCdO(12) |
10.10 |
2.1 |
80~90 |
270~300 |
25 |
|
|
508-A |
AgCdO(13.5) |
10.05 |
2.12 |
80~95 |
270~300 |
20 |
|
|
509-A |
AgCdO(15) |
10.00 |
2.2 |
85~95 |
280~300 |
20 |

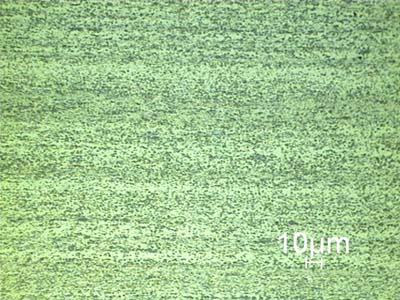

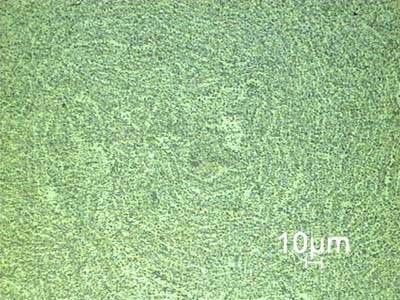

506-A 200X 横向 506-A 200X 纵向

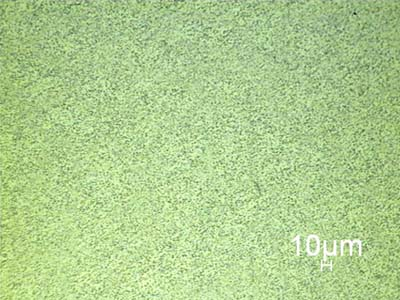

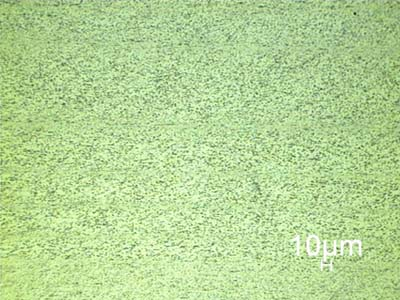

509-A 200X 横向 509-A 200X 纵向
桂公网安备 45030502000096号
